為什么現(xiàn)在的涂料工程師嘴里一直講降低表面張力了？那是因為，隨著水性漆的不斷發(fā)展，很多企業(yè)都在油改水，由油性漆改換水性漆，而原來的油性漆中各種溶劑的表面張力都集中在20-40之間，唯獨水的表面張力系數(shù)72.8mN/m(20℃)。下面一起了解下表面張力在涂料中的應(yīng)用。

1.涂料的流平性：涂料的流平性是指涂料在涂覆物表面上均勻分布的能力。如果涂料的表面張力過高，它會形成凸起的表面，導(dǎo)致涂層不平整。通過調(diào)整涂料中的表面活性劑，可以降低表面張力，使涂料更容易均勻分布在表面上，從而提高涂料的流平性。

2.防止涂料分散：在涂料中添加表面活性劑可以降低液體顆粒之間的表面張力，從而防止涂料分散。這可以確保涂料中的顏料和填料均勻分布，并提供更好的覆蓋力和色彩一致性。

3.提高涂層附著力：表面張力的適當(dāng)調(diào)整可以幫助涂料更好地附著在基材表面上。通過降低表面張力，涂料能夠更好地滲透到基材的微小孔隙中，并與基材表面形成更緊密的結(jié)合，提高涂層的附著力和耐久性。

4.減少涂料的起泡：涂料中的氣泡和起泡問題可能導(dǎo)致涂層表面不平整。表面張力的適當(dāng)調(diào)整可以減少涂料中氣泡的形成，從而改善涂層的外觀和質(zhì)量。

5.涂料分散劑：涂料中的顏料和填料往往是以顆粒形式存在的，容易發(fā)生團(tuán)聚。通過添加表面活性劑作為分散劑，可以降低顆粒之間的表面張力，使顆粒更好地分散在涂料中，提高涂料的穩(wěn)定性和均勻性等。

根據(jù)表面張力選擇涂料

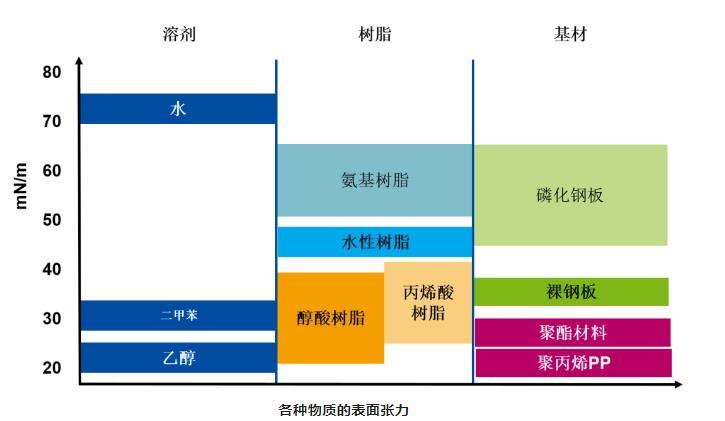

涂料能夠潤濕底材的前提條件是涂料的表面張力＜基材的表面張力，水的表面張力比較高，遠(yuǎn)超過各種常見底材。故水性涂料非常容易出現(xiàn)潤濕不良、縮孔、縮邊等問題，因此，配方中要額外的加入基材潤濕劑去降低體系的表面張力。

常見的基材潤濕劑的種類有：陰離子型表面活性劑、非離子表面活性劑、聚醚改性聚硅氧烷類化合物、炔二醇類化合物、含氟表面活性劑等類型。雖然很多基材潤濕劑具有更強(qiáng)降表面張力的能力，然而卻有穩(wěn)泡的傾向。

帶有雙生結(jié)構(gòu)的硅氧烷類基材潤濕劑，通過架橋基團(tuán)將兩個親水基團(tuán)連接在一起，親水端小且緊湊，不僅不起泡、穩(wěn)泡，還具有一定的消泡、抑泡能力。潤濕和泡沫控制兩者兼?zhèn)洌梢杂行胶饨当砻鎻埩团菽刂浦g的矛盾。SN-4741、SN-4740、SN-4742均屬于此類產(chǎn)品。
